科电埋地管道防腐层探测检漏仪的操作方法!

发表时间:2022/6/28  |  点击率:86

提 供 商: 山东锐智科电检测仪器有限公司 资料大小: JPG
图片类型: JPG 下载次数: 2
资料类型: DOC 浏览次数: 86



一、发射机的使用

1、发射机接线地点的选择

找出被测管道裸露在地面或可以连接的地方,(一般可以从调压箱,楼前进户管,阀门井,长输管道从测试桩施加信号。)取出磁铁,将磁铁吸附在防腐层管道裸露在外的金属部分。

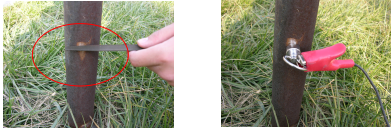

            小锉刀清除表面锈迹                           磁铁连接处

*尽量开多支路的中心点,如计量站,联合站,集输站这些四面八达的管网,会使信号很快的衰减,除掉上面的防腐层和锈迹。

2、发射机接地方式的选择

接地棒一般打在跟管道垂直方向5~10米外的地方,跟管道成垂直方向


              接地棒                                     横向管道



接地棒不能打在未防腐的自来水的管道或跨越其他金属管线上,这样会使接地线下方的管道感应到很强的信号,会被误判为目标管线,增加探测难度。




3、发射机的连接

取出发射机,连接好电池和输出线,将输出线红色鱼夹连接到磁铁上,将输出线另一端红色插头跟接地线上的黑色的插头连接起来,接地线另一端的黑色鱼夹夹到接地棒上。


4、发射机的调节

打开发射机,观察面板上的参数(功率W)(电压V)(电流MA)(电阻)。通过   键调节这些参数,使之阻抗匹配。发射机调好后,便可以进行探测和检漏。


如不匹配工作指示灯发暗或不亮,则需要重新调节,一般发射机的功率,控制在5~10W之间,可根据现场情况来调节发射功率,增大或减小功率。

二、探管仪的使用

1、探管仪的调节

将探头与探管仪连接好,(未连接不开机),打开接收机,通过   键来调节增益的高低(一般保持表头读数在300~800之间)。


当发射机的信号太强,增益已经调到zuidi信号任然显示1000或1的时候,则必须降低发射机的功率,或通过移动接地棒的位置来解决。

2、管道定位探测方法

2.1 峰值法:用峰值法(极大值),探头平行于大地,与管线的走向保持垂直探测。

以发射机接线点为圆心,10~20m 为半径做环形探测,边走边转动探头角度,当接收机收到由小变大的信号时,接收机表头数值有小小的变化信号,最大点即为管线位置。


2.2零值法:选择零值法(极小值)探测时,将探头垂直于大地平面,围绕发射机接线点10m~20m做环形探测时,接收信号将有大大的变化,小点即为管线位置。


3、管道深度探测方式

探管仪测试:一般用45度法。

45度法:管位探到后在正上方做一记号A,将探头转到45度的地方,与管道走向垂直方向移动,当信号最小时再做一记号B,A和B之间的距离即为管到中心到地面的深度


三、检漏仪的使用

常用检测方法用人体电容法

1、检漏仪的连接

将检漏线跟仪器连接,由两名检测人员各持检漏线一个鱼夹,必须与人体紧密接触,保持3~5米的距离。




2、检漏仪的调节

打开检漏仪,通过   键调节增益,保持表头读数有0~50左右的静态信号。



3、检漏的方式

检测时,必须有一个人走在管道正上方,(横向,纵向都可以)。当检漏人员走到破损点处时,检漏仪的声音和表头数值会增大,在漏点的正上方最大
